Комплектные распределительные устройства 35-110 кВ открытого исполнения
Типовое решение ПС по схеме 35-3 СК

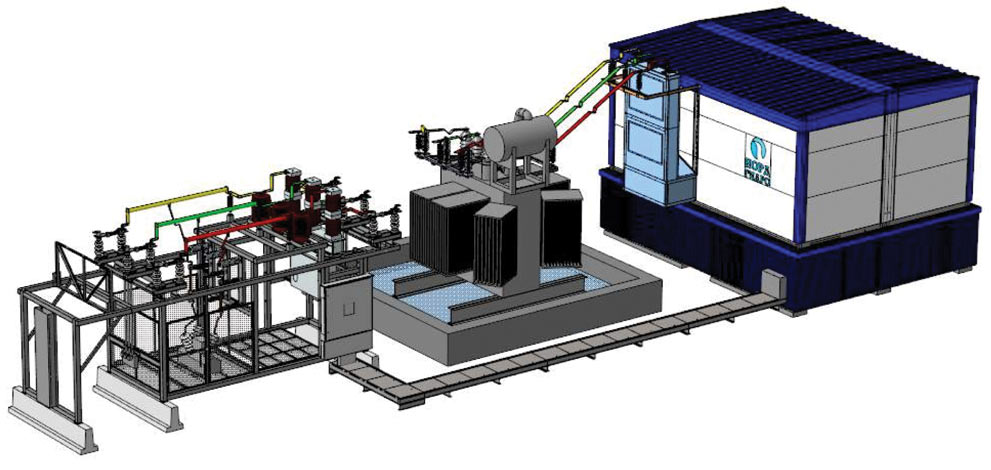

План подстанции 35 кВ по схеме 35-5АНА
|
|
ОРУ-35 кВ предназначена для эксплуатации в следующих условиях:
- Макроклиматический район УХЛ по ГОСТ 15150-69;
- IV район по ветровому давлению по ПУЭ;
- IV район по толщине стенки гололёда по ПУЭ;
- 2 степень загрязнения по ГОСТ 15150-69;
- Нормативное ветровое давление 650 Па (скорость ветра 32 м/с);
- Нормативная ветровое давление при гололёде 160 Па (скорость ветра 16 м/с);
- Нормативная толщина стенки гололёда 25 мм;
- II тип атмосферы по ГОСТ 15150-69;
- Высота до 1000м над уровнем моря;
|
Изделия, являющиеся составными частями ОРУ-35 кВ, сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по шкале MSK-64 при установке над нулевой отметкой до 10 м.
ОРУ-35 кВ соответствует ТУ: ТУ-3412-007-94683212-2009
Основные характеристики:
| Номинальная мощность |
1600; 2500; 3200; 4000; 6300; 10000; 16000; 25000 кВ • А |
| Номинальный ток |
630 А |
| Ток термической стойкости |
31,5 кА |
| Ток электродинамической стойкости |
80 кА |
| Время протекания тока термической стойкости |
3 с |
| Срок службы |
25 лет |
ОРУ-35 КВ МОГУТ БЫТЬ ВЫПОЛНЕНЫ ПО СЛЕДУЮЩИМ ЭЛЕКТРИЧЕСКИМ СХЕМАМ:

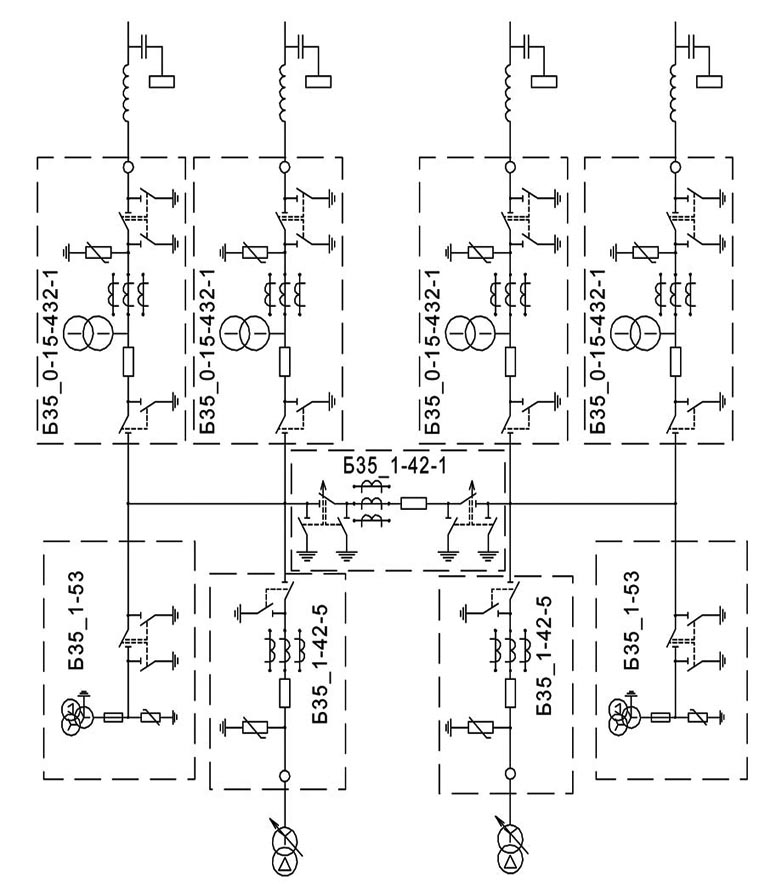

Схема 35-9Н

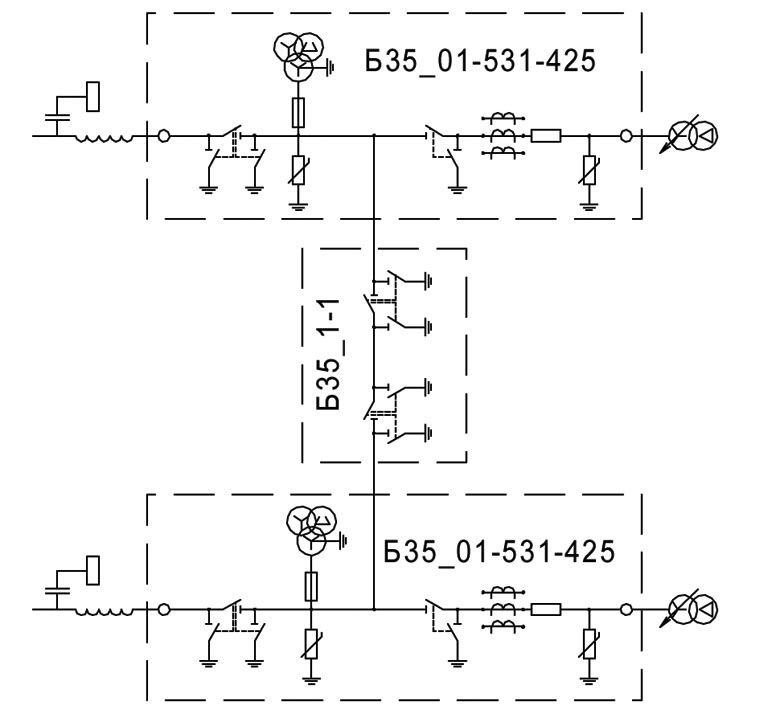

Схема 35-4Н

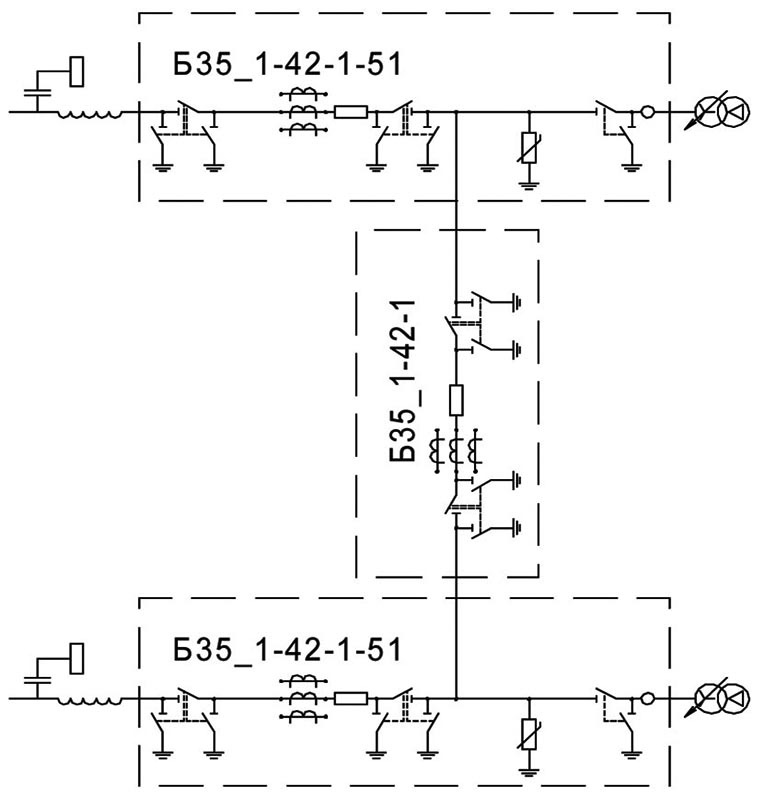

Схема 35-5A

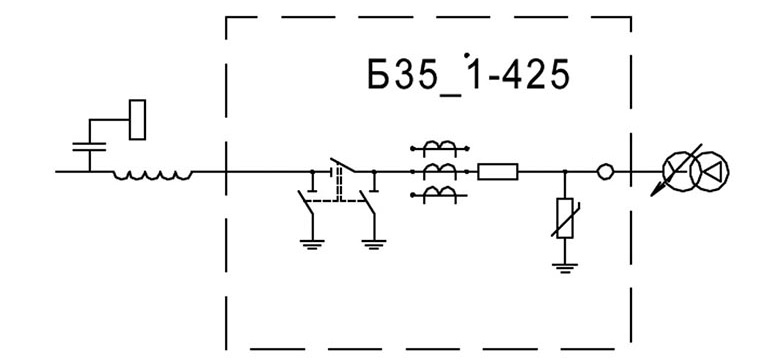

Схема 35-3
|
